燙金膜分切車間裏，最讓人頭疼的畫麵莫過於：剛下線的膜卷端麵看似整齊，展開後卻布滿細密的鋁粉麻點，燙印成品出現白邊、砂眼，甚至整批報廢。操作工往往第一反應是“除塵沒做好”，可加大吸塵負壓後，鋁粉依然頑固地趴在膜麵上。問題的根子不在吸塵，而在靜電。靜電與鋁粉之間形成了一種耦合放大效應：靜電場把鋁粉牢牢“釘”在膜麵，而鋁粉顆粒又成為尖端放電的引信，反過來加劇靜電危害。不打破這個循環，單靠任何一項措施都難以根治。

先理解敵人：鋁粉為什麽“吸得住、吹不走”

燙金膜基材是PET聚酯薄膜，表麵電阻極高，是優良的絕緣體。分切時箔材與導輥、刀片高速摩擦，層與層之間快速剝離，電荷無處泄放，便在膜麵堆積出數千乃至數萬伏的靜電場。與此同時，分切刀切斷鍍鋁層的瞬間會產生微細鋁屑，這些金屬微粒進入靜電場後迅速被極化，成為帶電粉塵。

關鍵在於：一旦鋁粉被靜電場吸附到膜麵，單純中和靜電並不能讓它自動脫落。粒子與表麵接觸點之間仍存在殘餘的電場力或範德華力，必須借助機械擾動或定向氣流才能將其剝離。這也解釋了為什麽很多工廠裝了離子棒卻效果不佳——離子棒的風會把鋁粉吹散到更大範圍，造成“越除越髒”；而吸塵口麵對被電場束縛的顆粒，捕集率往往隻有六七成。

第一步：把靜電從源頭壓下去

治理鋁粉吸附，首先要讓膜麵“不那麽帶電”。接地是最基礎卻最容易被忽視的環節。麻豆一区二区蜜桃成熟时主框架需與車間接地幹線可靠連接，接地電阻建議小於4Ω；所有金屬導輥、收放卷軸都要與機架電氣導通，阻值小於1Ω。轉動部位尤其要注意：軸承油脂會形成絕緣層，讓導輥處於“電氣懸浮”狀態，需要在軸端加裝碳纖維或銅質接地刷，確保旋轉中連續導通。

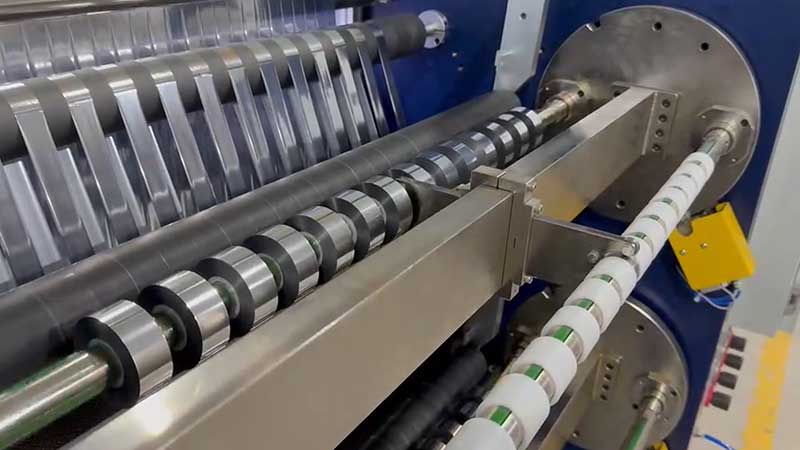

主動式靜電消除棒是麻豆一区二区蜜桃成熟时的標配，但位置比數量更重要。放卷、刀架前後、收卷三處是關鍵點位，其中刀架區域最為要害——分切瞬間是電荷產生最劇烈、鋁粉剛剛脫離膜麵的時刻，此時就地中和，鋁粉尚未來得及被靜電場“鎖死”在膜上。離子棒需定期清潔放電針，汙染後離子輸出衰減，效果會斷崖式下降。

工藝參數同樣影響靜電量。分切速度越高，摩擦起電越劇烈，在產能允許的前提下適當降速可顯著減少靜電荷。收卷張力不宜過大，張力過緊會讓膜層間壓力增加，微小靜電就足以造成層間緊密貼合，鋁粉被擠壓嵌入的風險也隨之上升。

第二步：在鋁粉被“釘住”之前把它收走

靜電中和解決的是“吸不吸”的問題，除塵係統解決的是“走不走”的問題。兩者必須在時間和空間上配合，而非各管一段。

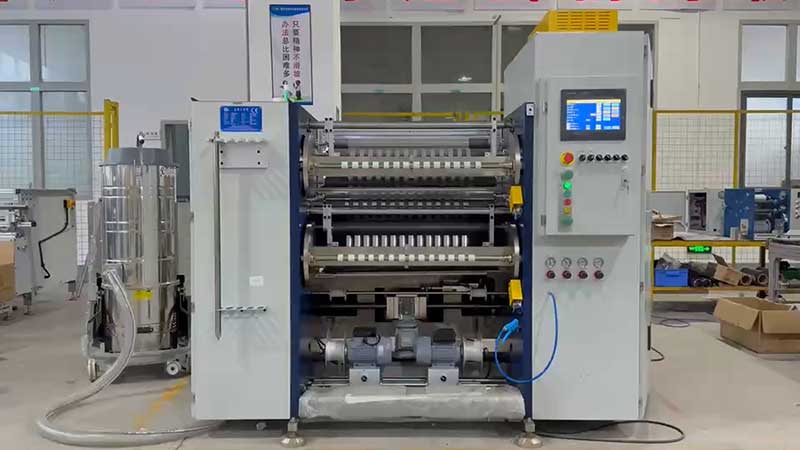

吸塵口的位置有講究。刀片兩側各布置一組狹縫式吸嘴，距離切割點控製在20—30毫米，既能有效捕集剛產生的鋁屑，又不會幹擾走料。部分高端機型配備隨刀架移動的浮動吸嘴，保證任何切割位置都能就近抽吸。管道風速需維持在15—20米/秒：過低則鋁粉在彎頭處沉積，過高則能耗增加且加劇管壁磨損。

如果車間靜電問題頑固，可以考慮在切割區與收卷區之間加一道氣幕——一排細密氣孔向下吹出高速氣流，形成無形“氣牆”，阻斷帶電鋁粉隨膜麵遷移到收卷端的路徑。這一措施配合刀架處的即時中和，能將鋁粉控製在產生區域，避免汙染整卷產品。

第三步：環境與維護的底線

車間濕度是靜電管理的隱形杠杆。相對濕度低於40%時，PET表麵電阻急劇上升，靜電幾乎無法自然消散；將濕度控製在45%—60%之間，膜麵會吸附一層極薄的水分子層，為電荷提供微弱的泄漏通道。北方冬季或空調車間尤其需要注意加濕，這是成本最低、見效最直接的輔助手段。

日常保養中，導輥和刀座的鋁粉清理不能流於形式。積聚的鋁粉本身會成為二次汙染源，碎屑在輥麵碾壓後會劃傷箔麵，同時加劇摩擦起電。班前檢查靜電裝置是否正常工作、接地回路是否完好，應納入操作規範。

一個需要留意的細節

市麵上被動式靜電消除刷（碳纖維或金屬纖維刷）價格低廉，通過接觸膜麵導出電荷。但在燙金膜分切中需謹慎使用：刷絲若硬度不當或磨損後起毛，可能在高速下劃傷極薄的鍍鋁層，造成比鋁粉吸附更直接的損傷。相比之下，非接觸的電暈式離子棒雖然成本較高，但對膜麵零接觸、無磨損風險，更適合燙金膜這類表麵敏感97国产精品麻豆性色。

歸根結底，靜電吸附鋁粉不是某一個部件的問題，而是“產生—吸附—放電—更難清除”的鏈條在起作用。打斷這個鏈條的時機越早越好：在電荷剛產生時就地中和，在鋁粉剛脫落時就近吸走，在環境層麵讓靜電不容易積累。三者到位，膜麵才能幹淨，燙印才能出活。
